実家での断捨離のついでに、「このラジオどうしよう。。。」との連絡あり。

ＢＣＬ少年だった私のセカンド受信機（メインはクーガ2200）として使ってた思い出の物。

20年ぶりくらいに通電してみたら、一応聞こえる。

整備すれば、十分に実用になるはず。だって当時国内遠距離受信していた実績があり

十分な受信感度があった（当時は）のですから。

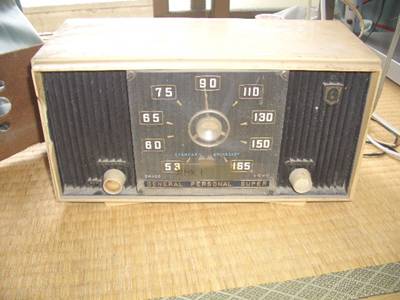

昔ながらの真空管ラジオ。

いわゆる5球キュウ(きゅう)スーパー

です。

40年前のBCL少年(私)は、

NHK受信ジュシン専用として用いる

ことが多かったです。

周波数の読み取トり精度が

アバウトな時代ジダイですから

遠距離の民放局を狙う時トキ、

どの信号がＮＨＫなのか

識別別する必要があった

からです。

ＮＨＫは全国ゼンコク同一の番組

が多いですからね。

当時ＮＨＫ1と書いた文字

が、まだ残ノコっている。。。

実家の断捨離の一環で

このラジオをどうするか

と話題にあがりましたので

京都で引き取トることに。

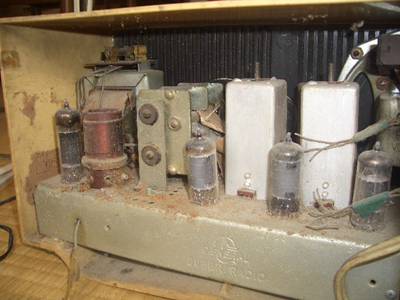

実家はネズミの宝庫なの

で、裏蓋をかじられて、

粉状のものが散乱して

いました。

恐る恐る通電。

なにせ20年ネンくらい通電

してないですから。。。

音が出るまで、しばらく

待つ。だって真空管で

すから。

音が聞こえてきました。日常のラジオとして使えそうです。ですが、チューニングつまみを

回しても針が動ウゴきません。あれ？。チューニングは糸掛け式でバリコンを回すタイプですが

糸が切れているようです（かじられた？）

3時間ほど通電して、様子をみましたが異常な発熱、発煙、臭気もなく安定してしてました。

電源を切って、しばらく（放電を）待って、整備にかかります。

分解するためには、イヤ

フォンジャックを外します。

えっ？？？

外そうと思ったけど、

繋がっていない！

３本まとめてかじられて

切断されていました。

おいおい。。。

ネズミの仕業シワザだな。

3線式といことは、イヤ

フォン未接続ミセツゾクの時は

スピーカに切キり替わる

はずなんだけど、なんで

これで音が出てるの？

（スピーカとイヤフォン

がパラ接続セツゾクかな）

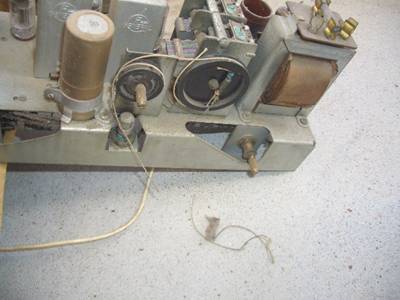

基板を取り出ダしてみると、

確かに、糸が切キれてい

ました。

でも、切れ端が存在して

いるのです。

２か所で切れたというこ

とは、ネズミの仕業とし

か考えられません。

他には。。。

おっと、ここもかじった

痕跡がありました。

妙なところをかじって

なければいいんだが。

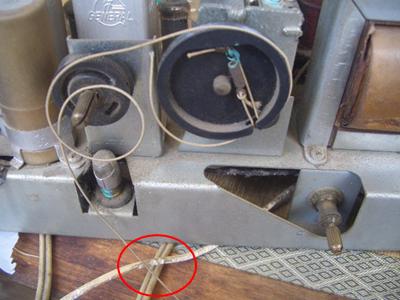

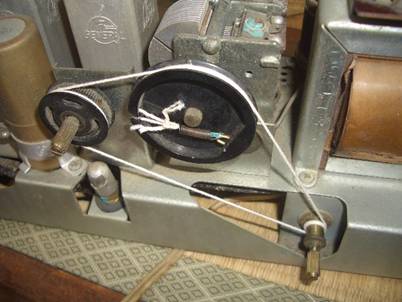

これでは、どうしようも

ないので、タコ糸で代用

することにしました。

伸縮が大きいと思うので

そのうち、空回カラマワりするよ

うになるかもしれません。

専用の糸って入手でき

るのかな？

（純正でなくても材質が

同じ物）

他に、どこかかじられて

いないだろうか。

しげしげと眺ナガめると、

あ゛～っ！

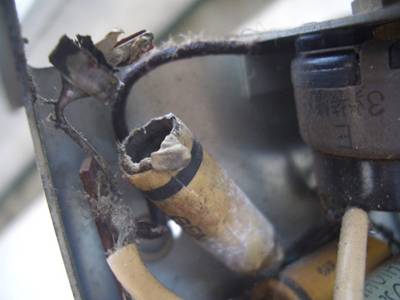

コンデンサの爆発。

ですが、これはＡＣライン

と直結部分。

アースかな。とりあえず

動作しているけどノイズ

低減などの効果が薄れ

ているかも。(;^_^A

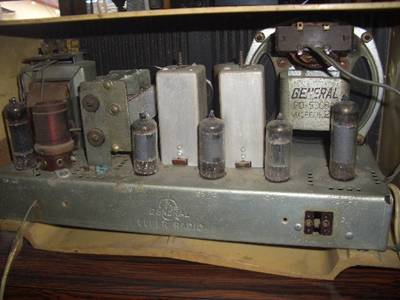

これくらい綺麗キレイになれば

良しとしましょう。

スピーカは2Ωです。

なかなか、良ヨい音だと

思っていましたが、当然

かもしれませんね。

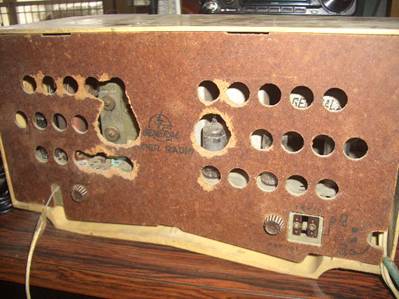

裏蓋を固定して、完了。

これだけかじれば、

侵入も容易ですなぁ。

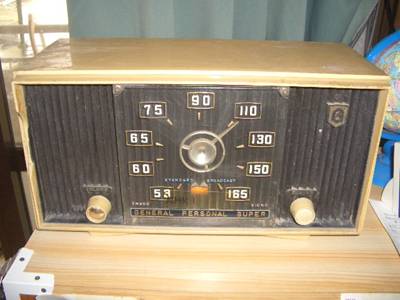

画像ではわかりにくい

のですが、ずいぶんと

綺麗になりました。

感度はかなり落ちている

ように感じます。

調整の余地がありそう

ですが、回路図カイロズもない

ので様子をみます。

（回路図は筐体の内面

に貼り付けてあるので

すが、朽ちていて見え

ないのです）

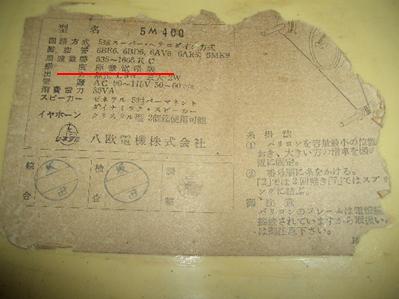

【底面のラベル】

ちなみに型番カタバンは

5M400 でネットオーク

ションでも出品シュッピンがあった

ようです。

感度：極微電階級カイキュウ

って表記がおもしろい。

イヤホーンはクリスタル

型２個迄マデ使用可能

（すると、スピーカとの

切り替え式シキではなさ

そうだな）
