2021/7/1 作成
MMRさんから、投稿トウコウいただきましたので掲載ケイサイします
…………………………………………………………………………………………………
ＪＲ８の某氏がＰＤバッテリーをポチって使えたようでしたので
はやりのＰＤバッテリーってどうなっているのだろうと調べてみました
スマホに充電する用途ですが出力電圧は５，９，１２，１５，２０Ｖなど
色々あるようです。写真を見てもスイッチらしいものがありません。
大事なＲＩＧを過電圧がかからないか心配でした。
どうやら接続するケーブルに秘密があるようなことがわかりました。
接続するＵＳＢ−ＣケーブルにＩＣチップが入っていてそれを
バッテリーに挿入すると指定電圧が出てくるらしいと判断しました。
それぞれの電圧用のＵＳＢ−Ｃケーブルがあるのでたぶんそうだろう。。。
で、まねしてポチりました。
バッテリーによって出力が出せる電圧や電流があるようですので
注意が必要です。
安いものは出力電流が少ない場合があるようです。
取説が入っていましたがスペックや操作説明など1行もなく
役に立つようなものではありませんでした
ボタンが一つありましたので押してみるとLEDが点灯して
たぶん残量表示用LEDと思われます。
ＵＳＢ―ケーブルを接続してテスターで電圧を測定しましたが
電圧が出てきません。焦りました。
横のボタンが電源スイッチになるようで押せばＯＮになります。
電源ＯＦＦは同じく押せば停止します。
説明書には何も書いていません。。。。プンプン
電圧用ＵＳＢ−Ｃケーブルは１２Ｖ用と１５Ｖ用を入手しました。
プラグはΦ２．１です。ＦＴ−８１７はちがうプラグですが
専用のものは高いので標準用にしました。
８１７用として変換プラグージャックを自作しました。
これでＦＴ−８１７とＩＣ−１２Ｎ，赤鬼、青鬼、緑鬼、黒鬼などに使えます
８１７本体も相当熱くなりますのですべて１２Ｖ用でいいと思います。
８１７を一日中使っても充分でした。
鉛バッテリーに比べると重量５００ｇ程度以下なので
かなり軽く移動が容易になります。
でも夏になってしまって暑いので日焼けするし移動はどうも。。。。（笑）

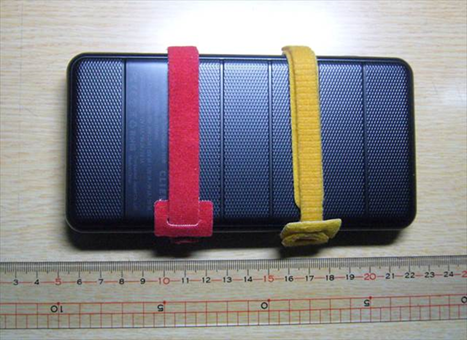

鉛バッテリーより
軽くて小さいので
FBです。

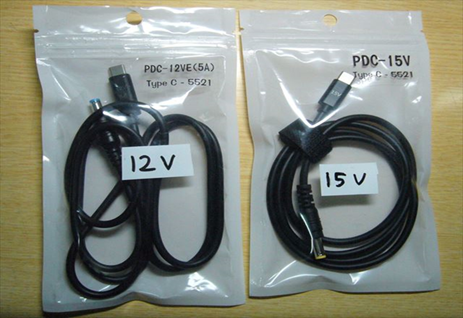

それぞれの電圧用の
ケーブル
それなりに電線が太い
先端にICが入っているのだろう

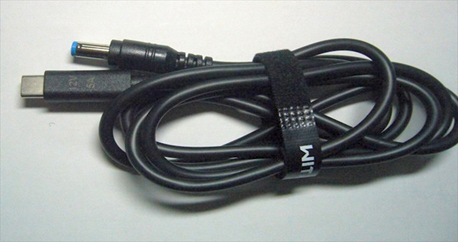

１２V用

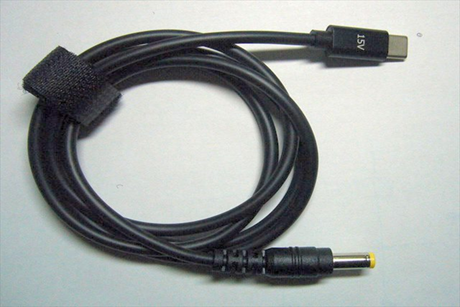

１５V用
ＦＴ−８１７には
１２Ｖ用で充分と思います
ＲＩＧ本体がかなり熱くなる

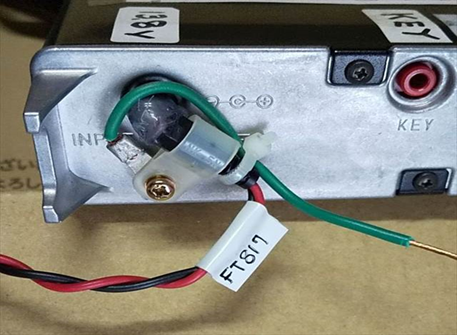

プラグは　＃２　らしいが
奥まで刺さらず緩いような気がする
棒型プラグをＬ型に改造して
外れないように固定した。
垂直に立てて運用もできる。
赤黒リード線の先はΦ２．１用の
ジャックを取り付けた。

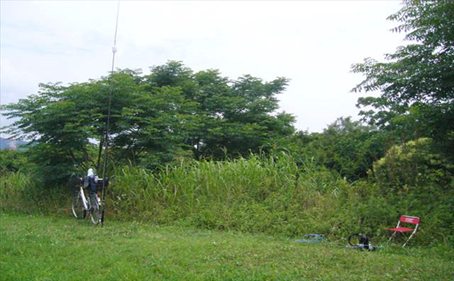

公園でテスト運用
今の次期でも暑い
日陰が必須

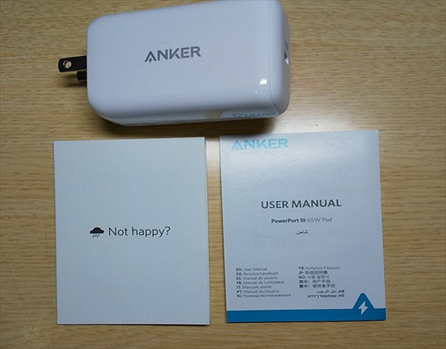

充電アダプター
よくわからんがＰＤ対応のようだ。
取説類は全く役に立たない。

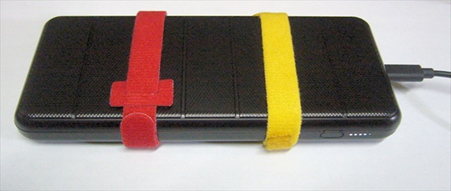

充電中
1時間もかからず
充電完了した。
（充電中LEDが点滅）
バンドは置くときの衝撃ショック防止の　おまじない。。。
【補足ホソク】
JR8の某ボウ氏ウジ　→ http://showwatch.blog.jp/archives/26577501.html
（ご本人ホンニンの了解リョウカイいただきました）
