2025年７月に関ハムに見に行きました |
|
|
|
おのぼりさんで梅田まで来たので帰りに日本橋に寄ってきました |
|
|
|
メイド服を着た呼び込みの人たちは暑いのにご苦労様です |
|
|
|
横目で見ながら部品屋へ急ぎます。特に買うものはありませんが。。。 |
|
|
|

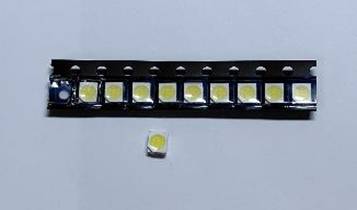

某ジャンク屋デ 袋入りのチップＬＥＤがあったのでゲットしました。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
アマチュアは光れば良いので特性は気にしません。(^_^;) |
|
|
|
とは言え最低限どこにつなげばよいかチェックします。 |
|
|
|
チップのサイズは縦長さと横長さで表すらしい。縦３.5mm横2.8mmなので |
|
|
|
３５２８というサイズのようです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
端子は2個だと思ったが４個もある？ |
|
|
|
|
|
LEDですからどの端子が＋かーかが必要なのですが切り欠きがあるのが |
|
|
|
アノードかカソード側ですがメーカーによって違うのがあるらしい。 |
|
|
|
1個つぶすつもりでテストします。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

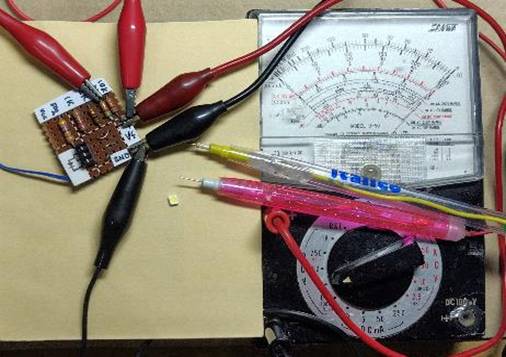

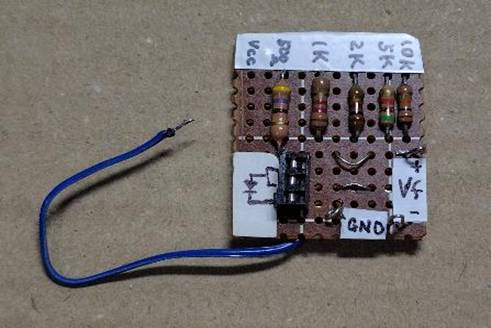

LEDのテスト治具 |
|
|
|

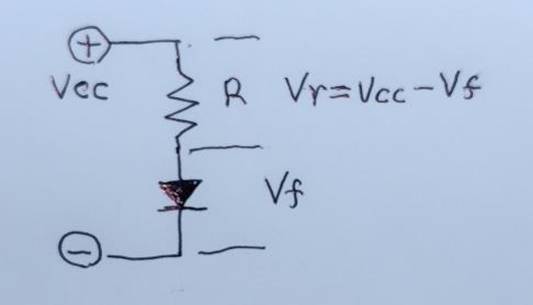

直列抵抗の値の見当をつけるため |
|
|
|
真ん中のＵ型とへ型はチップ部品を当てて測定する為 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

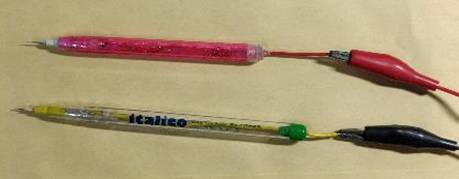

チップの端子が当てにくいので針を仕込んだプローブを作成 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

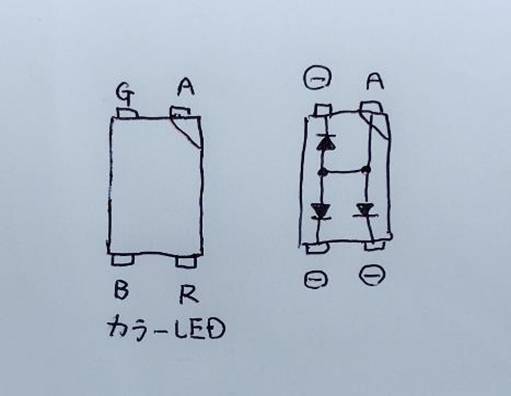

で結局カラーLEDの場合は４端子だそうですが今回は白色だけみたいです |
|
|
|
切り欠き部分がアノードで３個独立になっているみたいです。 |
|
|
|
|
|
表の発光部に見えるボンディングワイヤーが不思議な配列になっていますね |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vfは約２．６Vぐらいでした。少ない電流でかなりまぶしく発行しました。 |
|
|
|
懐中電灯などに使われるLEDかも知れませんね |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
