カーボン釣り竿アンテナが流行していますので当方も実験してみました。 |
|
|
流行る前に移動の時に電線を枝に引っ掛けようと中古釣り竿を入手していました。 |
|
|
それがカーボン製の５．３ｍのものでした。 |
|
|
もともと流行する前にＶＣＨアンテナ製作会でファイバー製の竿を入手していましたが |
|
|
カーボン釣り竿アンテナの実施例がネットにＵＰされるようになると、 |
|
|
実験してみるかな、、ということで実験しました。 |
|
|
|
コンセプトとして「お手軽運用」とし車でなく徒歩、自転車などで移動を目標にしました。 |
|
|
釣り竿＋ＦＴ−８１７＋モバイルバッテリー＋ラジアル線は最小５ｍｘ２と設定 |
|
|
チューナーを製作しかけていましたがＡＴ−１００が話題になってきていたので |
|
|
ＡＴ−１００を入手しました。使用周波数は７ＭＨｚが必須、１０ＭＨｚ以上はおまけとします。 |
|
|
|
以下の実験は再現しようとしてもなかなか再現しません。周囲の状況、地面の状態 |
|
|
組み立て方の稚拙などにより皆さんの使用状況で結果が異なることがあると思います。 |
|
|
|

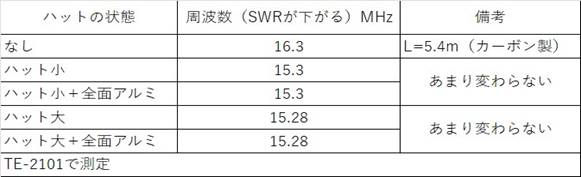

１．キャパシティハットの影響はどうかな？ |
|
|
|
|
|
|

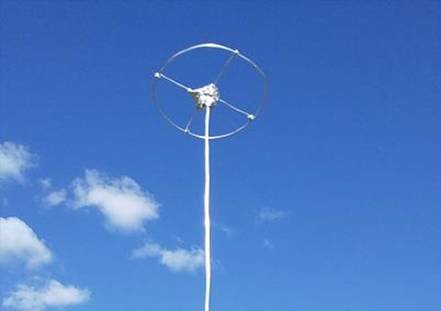

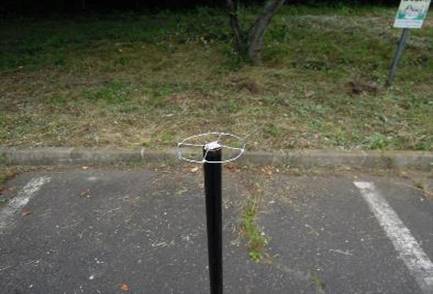

ハット 小 |
|
|
|

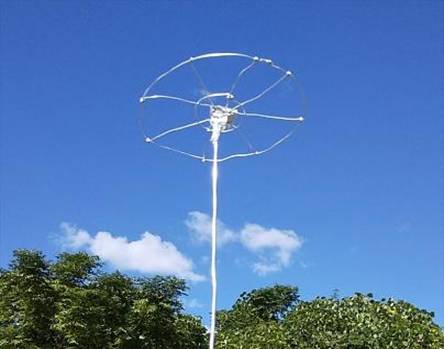

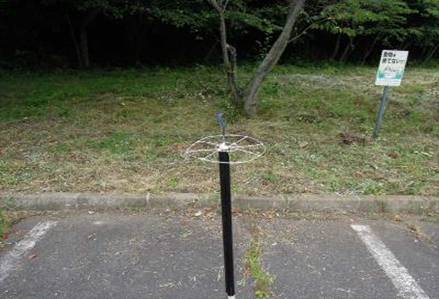

ハット 大 |
|
|
|

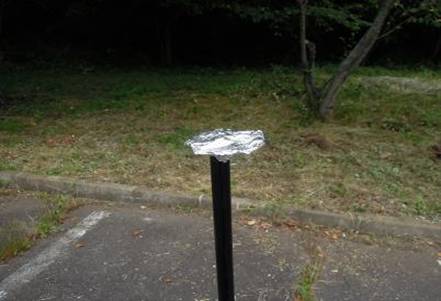

アルミ箔 全面 |
|
|
|
感想 ： あまり変わらないような気がする。（もっと大きくするか？） |
|
|
|
|
|
いずれも |
|
|
７MHｚ〜 |
|
|
ATU−１００はうまく |
|
|
オンエアできる |
|
|
状態にはなりませんでした |
|
アースを１０ｍｘ２にしても |
|
うまくいきません |
|
|
|
のちにIC705＋AH-705使用している局からの情報でコンクリートの上ではうまくいかなかったが |
|
|
土（草むら）の上に移動したらうまくいったとのことでした。 |
|
|
水分とか何か影響しているのでしょうか、再実験してみたいですね。 |
|
|
|
|
|
|
|
|

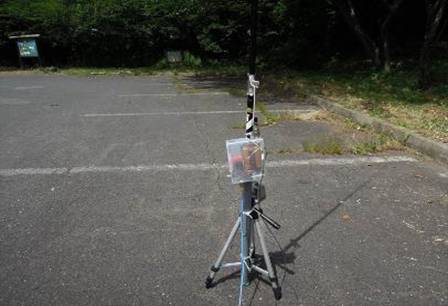

２．ボトムコイルコイルを製作してみました |
|
|
|
スーパーで飲み口がえんじ色のキャップの大きい小さなサイズのコーヒーをわざわざ買ってきました。 |
|
COSTAを飲み干して製作。。 |
|
|
|
|
|
ムカデを3本にしましたが |
|
失敗です。4本以上に |
|
するべきです。 |
|
|
VCH用コイルを作ったときの |
|
要領で製作 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
７MHｚと１０MHｚで良好なタップ位置が得られました。 |
|
|
蚊がめずらしそうに何事かと寄ってきます。(^^;) |
|
|
|

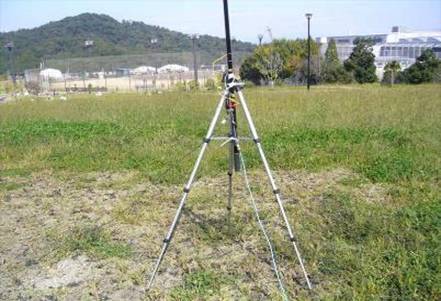

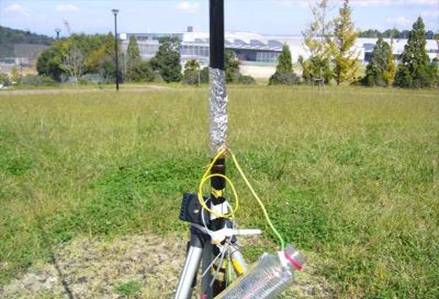

３．草むらの上で実験 |
|
|
|
|
|
|
|
紙ばさみを |
|
|
忘れたので |
|
|
線を巻き付けましたが |
|
よろしくありません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

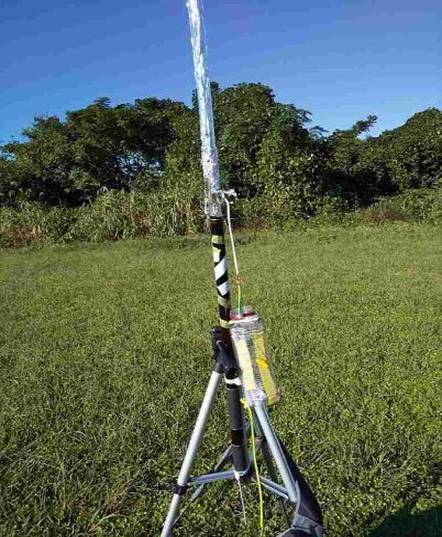

アルミホイルで |
|
|
巻き付けると |
|
|
そこそこ行けるようです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
アルミホイルを |
|
|
１段全部巻きました。 |
|
|
紙ばさみのところだけ巻くのと |
|
あまり変化ないようです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

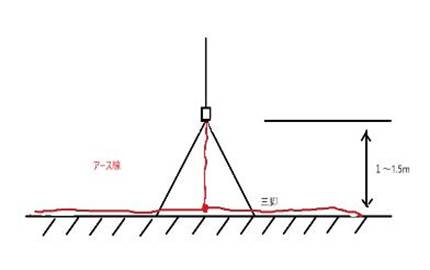

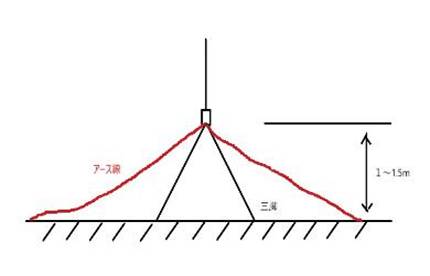

４．アース線の影響を調べました |
|
|
|
|
|
|
|
|
|
|
|
TE-2101で |
|
|
SWR最低値は |
|
|
約１４．５
ＭＨz |
|
|
になりました。 |
|
|
|
|
アース線は |
|
|
５ｍ ｘ ２ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TE-2101で |
|
|
SWR最低値は |
|
|
約１１．９
ＭＨz |
|
|
になりました。 |
|
|
|
|
アース線は |
|
|
５ｍ ｘ ２ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

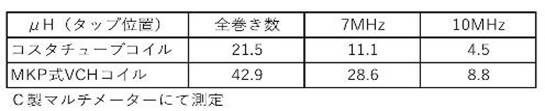

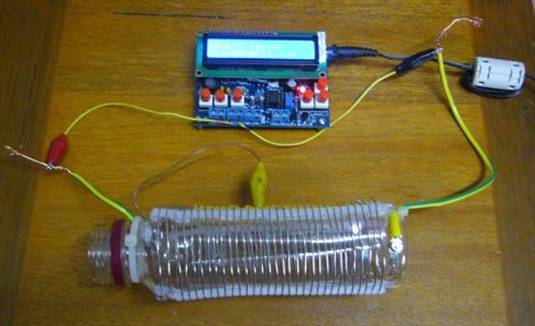

５．コイルの μH がどのぐらいか計ってみました |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

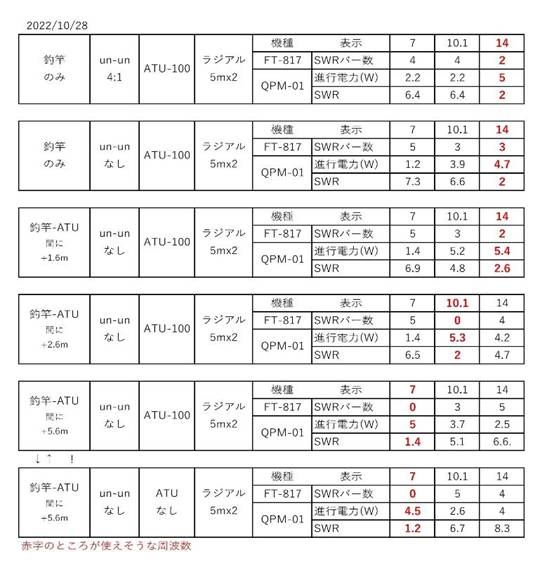

６．ＱＰＭ−０１で測定してみました |
|
|
|
|
|
|
|
屋外でも |
|
|
よく見えます。 |
|
|

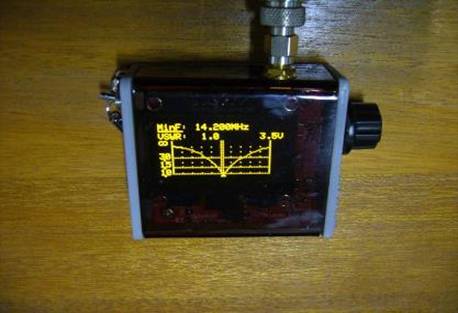

なかなかＦＢな |
|
|
ＴＥ−２１０１ |
|
|
携帯に便利！ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

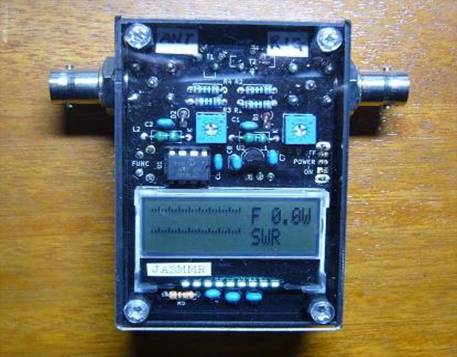

ＦＢなメーター |
|
|
ＱＰＭ−０１ |
|
|
これも携帯に便利。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
１４ＭＨｚ以上は測っていません。 |
|
|
|
|
|
７．実験してみて |
|
|
ウーン ネットにＵＰされている実施例は長さ７〜８ｍ以上のようですので |
|
|
今回の５．３ｍでは長さが短いのではないかと思われます。 |
|
|
しかしボトムコイルを付加すれば何とか使えるみたいなので |
|
|
良しとするか。。。。 |
|
|
|
ＦＴ−８１７でなく赤鬼、青鬼を使えばもっと軽量になって、移動が楽になりますね。 |
|
|
あっ 黒鬼用の３.５ＭＨｚのアンテナをどうしよう。。？ |
|
|
|
なにか 「こうしてみたら・・」 のサゼッションがあれば連絡を。。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
