2022/6/13

作成

テスターはアナログ（針式）を使っていますがまだまだ捨てきれません

電源の電圧指示とテスターの指示がかなり違っていたのでチェックしました

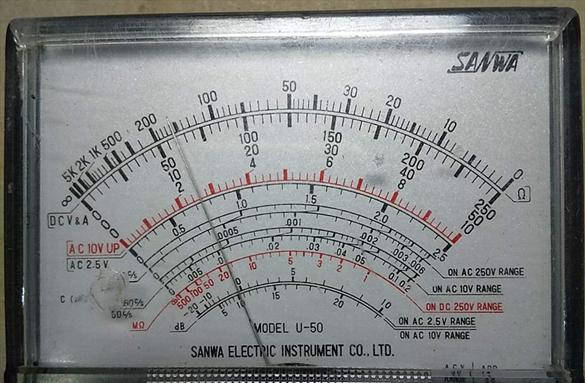

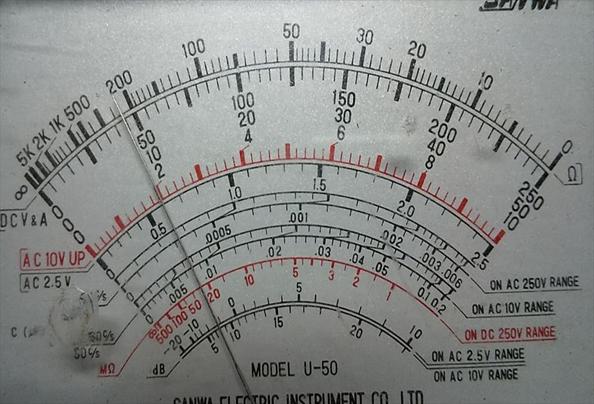

電源を１０Vに併せて計ってみると１２Ｖ以上を示します。

ちょっとちがいすぎますね

電源の１０Ｖも正しいかどうか怪しいのですが。。。。

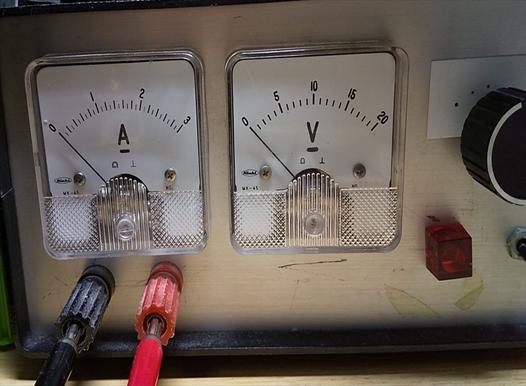

このような４５型のメーターは一般的に２．５級（２．５％）ですね。

フルスケールの2.5％ですから０．５Ｖですか

さらに鉄パネル用と非鉄パネル用がありますがちがうと指示が狂いますね

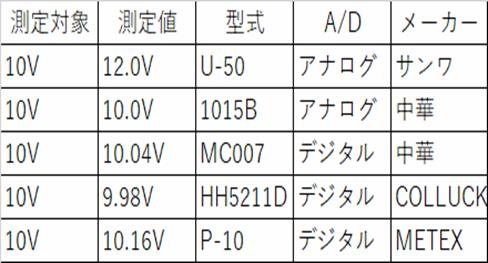

デジタルは磁気の影響がたぶんないのでデジタルで測定しました

他の測定から電源の１０Ｖはたぶん１０Ｖでしょう。(笑)

問題のものは＋２Ｖも違いますので気持ち悪いです。

デジタルも数字で表示されますが、数字自体も正しいかどうかわかりませんが

多数決で１０Vにかなり近いと思われます。

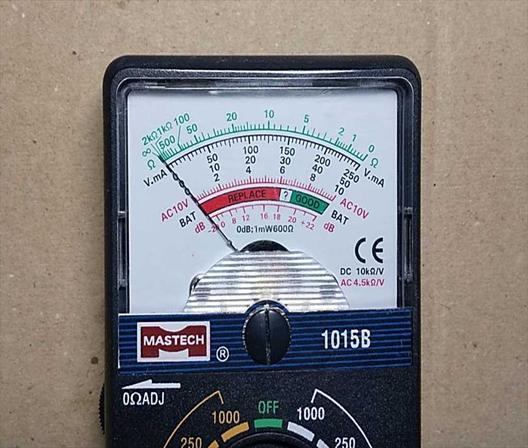

中華のアナログが安いを割に健闘しています。

修理してみます

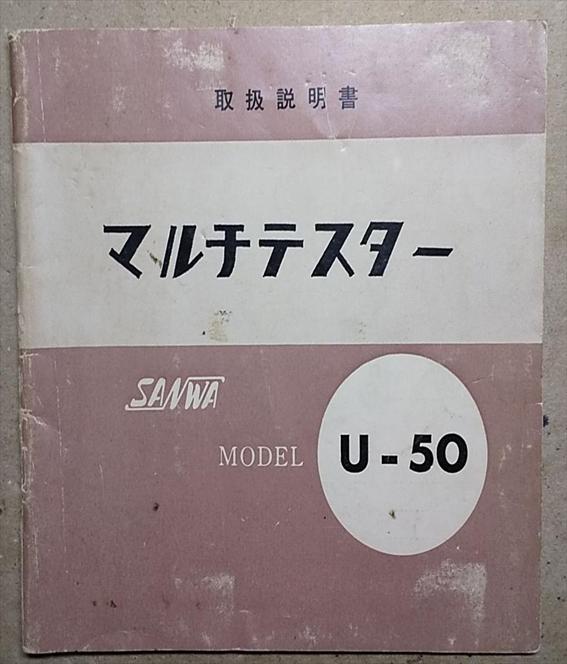

取説を参照します

誤差は３％と書いてあります。

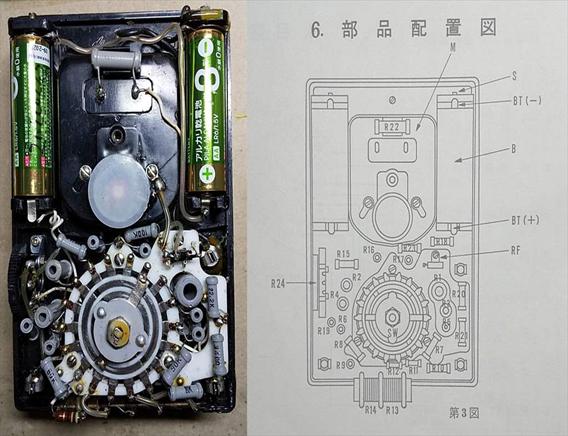

中身は古いですね

配置がちょっと違う　下の５１オームは以前修理したやつ（電流用）

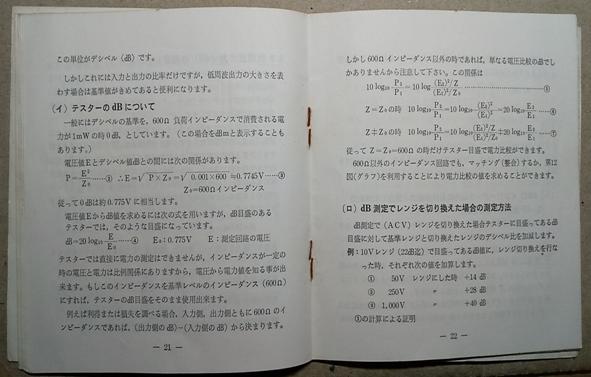

昔の取説は詳しく載ってますね。今のテスターも詳しく乗っているのかな？

スイッチを取り出して、再ハンダ（溶かし直す・・・ハンダの外観が悪かった）

そしてスイッチの接点部を接点復活材で清掃し再組み立て

９Ｖを少し切っている。再ハンダと清掃のせいか？？

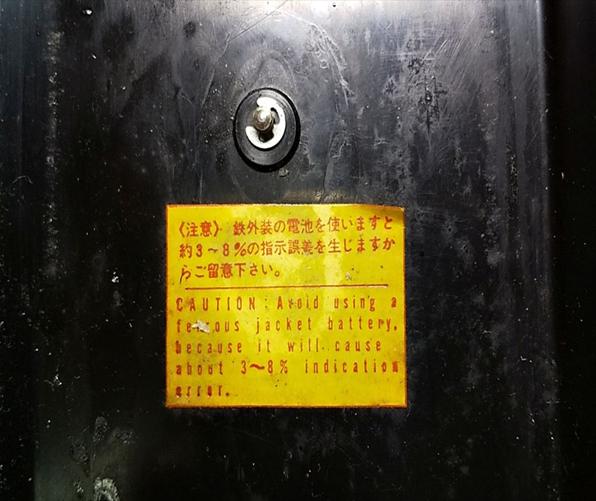

ケースの裏にシールが貼ってあります

そういえば昔の電池は外装は紙のものがありましたね。。。

今の電池は磁石で引っ付きますね。こんな注意事項は書いてあるのかな？

この指示誤差っていうのは今回なら１０Ｖの８％＝０．８Ｖか

それとも５０Ｖの８％＝４Ｖか？

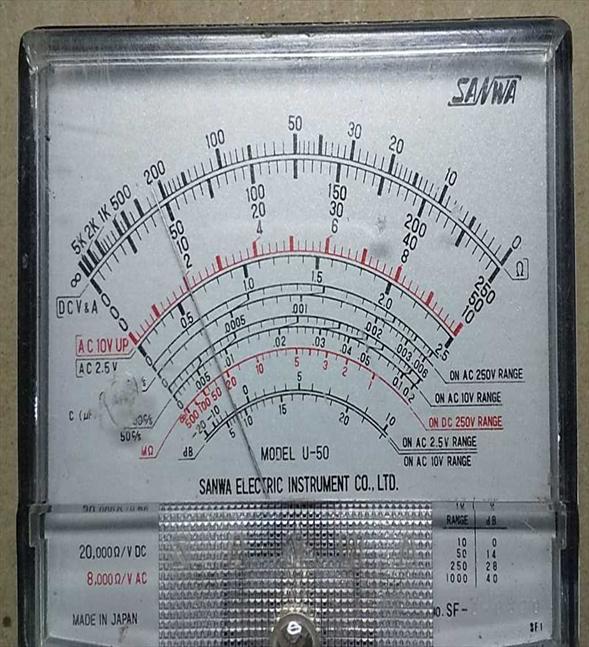

電池をはずして計ってみました。約９Ｖですね。違いがありますね

取説には３％と書いてあるので５０Ｖｘ３％＝１．５Ｖなので問題ないと言われそうですね。

１０Ｖが正しいとすると２％の誤差ということですかね？

内部の抵抗をボリウムにして調整もいいけれど、目安にしか使わないので

これでとりあえず完了として目安として使います。

それにしても中華のアナログテスターはかなり表示が良いように思えますね
