アパマンでベランダアンテナ(しかも超短縮)しか術がなく、手当たり次第に自作した |
|
|
アンテナですが、調整するときの法則があるんじゃないか?と思い立ち、実験してみる |
|
|
ことにしました。 (個人的メモですので、あてにしないでくださいね) |
|
|
|
|
|
|

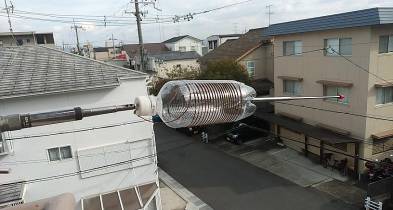

先日、正味1時間で完成した |
|
|
14MHzのアンテナです。 |
|
|
|
一応、14MHzでSWR=2くらい |
|
|
で、実用範囲ではあるので |
|
|
すが、精神安定上?もっと |
|
|
低いSWR特性を持たせる |
|
|
ことはできないかという |
|
|
疑問です。 |
|
|
これから、どのように |
|
|
カット&トライをするかという |
|
|
ことです。 |
|
|
|
これまでの経験で、どのくらいのコイルを巻けば14MHzくらいの共振周波数が得られるかは |
|
|
だいたい見当がつきます。 |
|
|
共振周波数は結局のところLとCの積で決まるので、Lを減らしてCを増やしても、Lを増やして |
|
|
Cを減らしても、同じ共振周波数になります。 |
|
|
ただ、問題は、同じ共振周波数になっても、アンテナインピーダンスが同じとは限りません。 |
|
|
|
たとえば、試作直後の測定で共振周波数が12MHzでSWR=1.0ができてしまったという場合、 |
|
|
エレメントを縮めれば14MHzにすることはできても、SWRは2くらいになってしまうことは、 |
|
|
よくあることです。(経験則です) |
|
|
エレメントを縮めなくても、コイルを減らすことでも共振周波数を上げることができるわけで、 |
|
|
50Ωのインピーダンスを維持しつつも共振周波数を上げるには、どんな調整をしていけば |
|
|
良いのか? これが、今回のテーマです。 |
|
|
|
|
こんな特性です。 |
|
|
SWRの最良点は14.059MHz |
|
|
MHzでした。 |
|
|
一方で、X=0の周波数は、 |
|
|
13.984MHzでした。 |
|
|
|
|
14.050MHz付近で運用する |
|
|
ことが多いので、これで良し |
|
|
としていましたが、真の共振 |
|
|
点は14MHzより下なんで |
|
|
すね。 |
|
|
では、少しコイルを減らした |
|
|
ら、どのように変化するで |
|
|
しょうか。 |
|
|
|
|
|
|
|
|
|

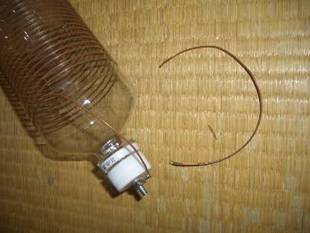

これだけ切り詰めてみました。 |
|
|
さて、どうなるでしょう。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SWRの最良点が、ぐんと上がって14.569MHzになりました。 |
|
|
しかも、最良といってもSWR=2.7です。 |
|
|
|
X=0の点は、どこかにいってしまいました。強いて言うなら |
|
|
18MHz付近でゼロに近づくようですが。。。 |
|
|
|
|
|
経験的には、この程度のコイルの変化で共振周波数が |
|
|
|
そんなに上がるとは考えにくいのですがね。 |
|
|
|
|
|
では、少しエレメントを伸ばしてみることにします。 |
|
|
|
まず、1cmほど伸ばしてみたら。。。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
共振周波数は幾分か下がりましたが、これでもオフバンド |
|
|
ですね。 |
|
|
|
この状態でもX=0の周波数が見つかりませんでした。 |
|
|
|
|
|
そこで、さらに2cmほど伸ばしてみたら14.264MHzでした。 |
|
|
|
|
さらに2cmほどのばしてみると14.188MHzになりました。 |
|
|
|
この状態でもX=0の周波数は見つかりませんでした。 |
|
|
|
|
|
さらに3cmほど伸ばしてみると |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
結局8cmほどエレメントを伸ばしてみたところで、14.014MHz |
|
|
にまで調整できました。 |
|
|
|
ですが、SWR=2.6 しかもX=55Ω! 最初より悪いです。 |
|
|
|
|
|
しかしX=0の周波数は、どこにいってしまったの? |
|
|
|
|
|
X=0の周波数を探そう。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
エレメントをめいっぱい伸ばしてみたら、12.626MHzで |
|
|
|
SWR=1.1 X=2 R=45 まずまず理想的。。。 |
|
|
|
|
|
この特性を維持して14..050MHzくらいに調整したのですが |
|
|
今度は、どうやってみようかな。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
目的より低い周波数で最良点が |
|
見つかったときは、これでなら |
|
|
コイルを減らしてきましたが、 |
|
|
「まてよ…」 |
|
|
コイルを減らすとX=0の周波数 |
|
|
が下がったわけだから、逆に |
|
|
コイルを増やせばX=0の周波数 |
|
|
が上がるのでは? |
|
|
|
そこで切り詰めた以上の長さ |
|
|
を継ぎ足してみたら、想像ど |
|
|
おり14.019MHzまで上がりました。 |
|
でもRが21Ωしかないし、 |
|
|
SWR=2.3だし。。。 |
|
|
|
おや? おや? |
|
|
|
測定をするたびに値が違うような気がする。もしかして建物の影響があるのではないかな。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
建物からできるだけ離した状態が左側ですが、右の |
|
|
|
ように建物影響、さらに430、1200の八木に近づいた |
|
|
|
状態にしてみたら、ぐんと改善。 |
|
|
|
|
|
R=37Ω SWR=1.3 X=5Ω |
|
|
|
|
|
|
|
では、再現実験 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
と、いうことで八木とクロスしてしまう位置に取り付けてみたら、なんということか。。。 |
|
|
周波数はやや低い13.981MHzですが SWR=1.0 R=49Ω X=3 |
|
|
|
|
|
|
つまりは、容量(C)不足だったということ?? |
|
|
|
|
|
|
|
ちょっぴりエレメントを縮めてみたら、このとおり。 |
|
|
|
|
14.013MHzで SWR=1.0 R=48Ω X=2 |
|
|
申し分ない特製を達成。 |
|
|
|
|
なんだけど、 |
|
|
430の八木に近づけたほうが良いなんて、本当にそれで |
|
|
いいのかな。 |
|
|
|
|
建物影響は、漠然と意識していましたが、八木との位置関係 |
|
|
がこれほど影響していたとは。。。。 |
|
|
|
|
|
|
|
|
ではでは、RIGに接続してみよう。 |
|
|
えっ!どういうこと? |
|
|
SWR=1.5を超えている。以前は2くらいだったから幾分 |
|
|
改善されているのですが。 |
|
|
RIGのSWR計は、RIGの保護に主眼が置かれていると |
|
|
聞いたことがあり測定器とのずれがあるのかな。 |
|
|
|
いや〜、まいったな(;^_^A(;^_^A |
|
|
|
|
|
|

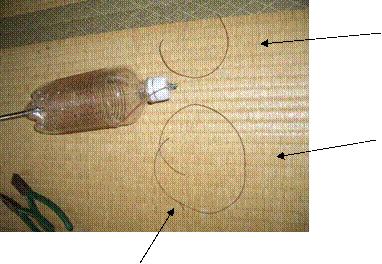

B継ぎ足したあと、新たに |
|
|
切り取ったもの |
|
|
|
@最初に切り取ってみた部分 |
|
|
|
A切り取った以上に継ぎ足した部分 |
|
|
|
|
|
|
|
|
|
コイルを少なくして、エレメントをめいっぱい伸ばしてみたら |
|
|
12.828MHzでX=0付近になるものの、SWRはいまひとつ。 |
|
|
(上記Bの状態) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
さらにコイルを1巻減じてみたら、 ありゃぁ。。 |
|
|
15.494MHzまで上昇 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
建物の影響次第で、変化して、ときとして |
|
|
良好というのでは。。。 |
|
|
でも、以前はこれほど顕著に建物影響を |
|
|
受けたような記憶がない。 |
|
|
もしかして、コイルを疎に巻いているから? |
|
では、同じ電線を密巻きしたらどうなる? |
|
|
|
|
どういうわけだか、63MHzでピッタリ! |
|
|

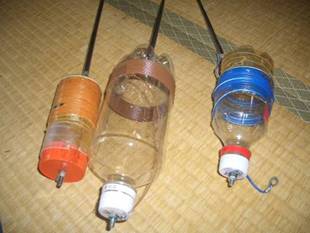

左のオレンジが7MHz、右の青が以前の |
|
|
14MHzの残骸と比較しても、これが63MHzの |
|
はずがない。。。と思うのですが。 |
|
|
|
|
|
|
|
|
気分を変えて、既存の7MHz用(市販エレメント)で、取り付け位置の違いを確認してみよう。 |
|
|
|
|
|

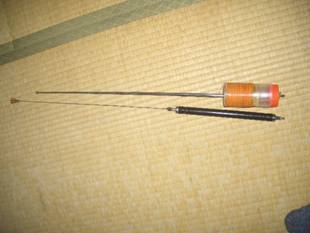

市販品はスリムですね。 |
|
|
(隣は同じく7MHz用の自作品) |
|
|
|
|
|
|

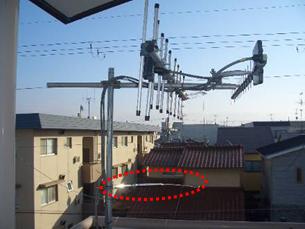

八木を真南方向にして、ホイップを |
|
|
斜め45度方向にしてみました。 |
|
|
7.007くらいでSWR=1.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

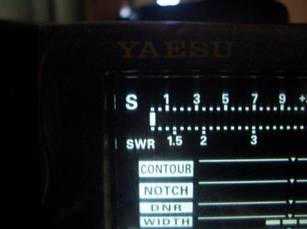

ですが、RIGのSWR表示は、 |
|
|
このとおり。。。 |
|
|
ベストマッチと表示(;^_^A |
|
|
|
|
(あれ?14MHzのときは、RIGの表示 |
|
|
が高い数値を示したのですが) |
|
|
|
|
|
|
|
|

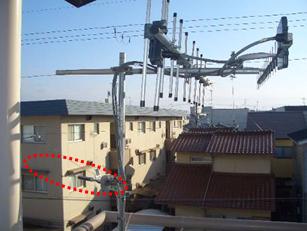

八木を真南方向のまま、ホイップを |
|
|
右斜め45度方向にしてみました。 |
|
|
(先端部分は八木とクロスします) |
|
|
6.097くらいでSWR=1.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7MHz運用では市販エレメントを使うことが多く |
|
|
|
ほぼバンド内に収まっていたことと、 |
|
|
|
RIGの表示が低くくなっていたので |
|
|
|
位置関係の差を感じなかったのですね。 |
|
|
|
|
|
|
|
|

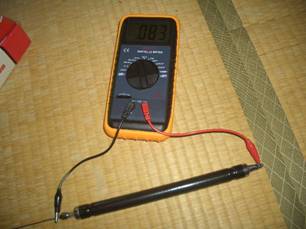

では、エレメントのインダクタンスを測定 |
|
|
して、キャパシタンスを推計してみよう。 |
|
|
83μHでした。(7MHz市販品) |
|
|
|
測定が正しいものと仮定して、 |
|
|
6.972MHzに共振する容量は6.277pF? |
|
|
7.007MHzに共振する容量は6.215pF? |
|
|
|
八木アンテナに近づくことで0.062pF増える? |
|
周波数は35KHz下がる? |
|
|
|

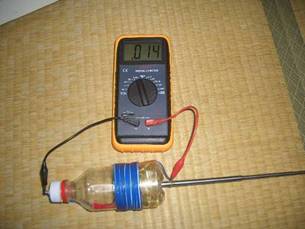

14MHzの自作品では、14μHでした。 |
|
|
|
これが14.000MHzに共振していると |
|
|
仮定すると、想定される容量は9.231pF? |
|
|
|
これが八木アンテナに近づいたら、 |
|
|
0.062pFほど容量が増える(だろう) |
|
|
|
すると、計算上の共振周波数は、 |
|
|
13.953MHzくらいになってしまう?。 |
|
|
つまり周波数は47KHz下がる? |
|
|
|
では、実測! |
|
|
|
|
|
|
このアンテナはもともと調整が |
|
|
良くなくてX=0が見つからず、 |
|
|
単純にSWRの最良点で測定 |
|
|
してみました。 |
|
|
|
約140KHz変動しました。 |
|
|
|
コイルが太い?材質がPET? |
|
|
わかりませんが、容量の増大 |
|
|
が大きいみたいです。 |
|
|
|
仮説ですが、太いコイルは |
|
|
建物影響を受け易い(かな) |
|
|
|
コイルにも、Cの成分があるし、ラジアル線にもL成分、C成分があるので一概には言えませんが |
|
|
今後のアンテナ製作のヒントになりそうなデータ収集でした。 |
|
|
現住環境での素人測定ですのであてにはなりません。あくまでも、個人的メモにすぎません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
