2021/12/16

作成

MMRさんが投稿くださいました。TNX

…………………………………………………………………………………………………

だいぶ以前に買った１２００MHｚの八木アンテナが眠ったままなので取り付けてみること

にしました

しかし八木ですのでまわさないといけないでしょう。ローテーターが必要ですが

本格的なものは高価ですし、タワーもないのでいいものがありません。

物干しざお　に取り付けるイメージです。ネットを見るとＪＡ６ＩＲＫさんがＦＢなものを３Ｄ

プリンタで作られて配布されていましたが、たくさん作れないので少しづつ配布されて

いますが、

（JA6IRKさんのHPより引用）

配布受付日には、人気のスイーツショップのように

数分で売り切れてしまいます。

何回も受付日にチャレンジしましたが

ゲットならずでした。

ネットサーフィンしていると「あまちゃん・・・」の（7L4CNQさん）サイトで同様なローテーターを

配布していました。方向指示機能がありませんがぽチリました。

https://blog.goo.ne.jp/7l4cnq59qsl/e/abc73b7b03915f8c6ec3b25849d9bba8

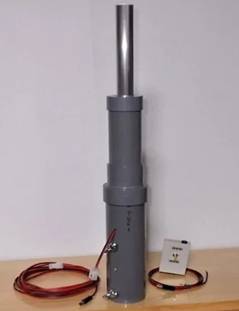

こんな感じのものです

（７L4CNQさん、JL1VHHさんのHPより引用）

９V電池でも動くのでFBです。

回転は＋－を逆にすると

逆回転します。

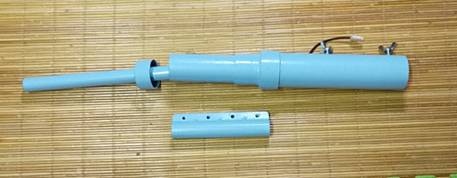

塩ビ管のままですので塗装することが推奨されていますので塗装しました。

コントロールは2本線だけです。リミット用のスイッチを入れようと思いましたが

スペースがありませんので仕方がありません。

仕方がないのでリモコンユニットをポチって制御回路を組みました。

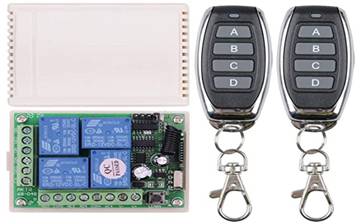

リモコンが２個ついています

４回路用です

動作モードがいろいろ設定できます

今回はＡ、Ｂを押している間

回るように回路を組みました。

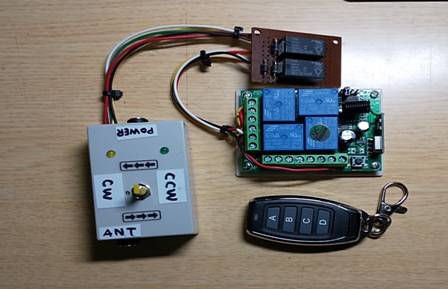

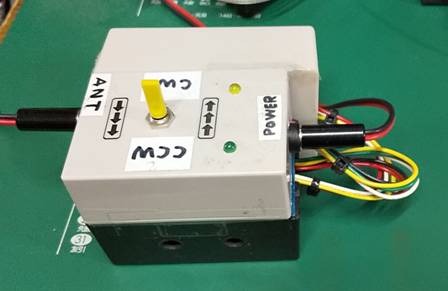

こんな感じでリモコンでも手元でも操作できます。

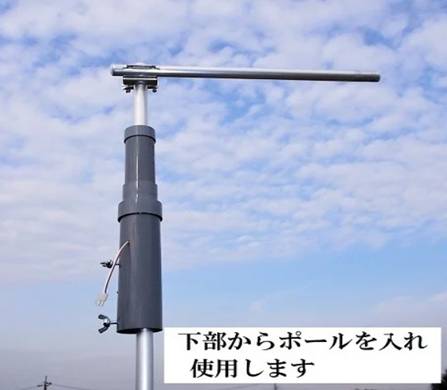

こんな風になるはずでした。（７L4CNQさん、JL1VHHさんのHPより引用）

１２００MHｚのアンテナをつけるついでに１４４，４３０の小さなアンテナも

つけるようにしました。

ビッグアンテナはつけるつもりはないので共用のＡＮＴを選択しました。

物干しざおのパイプが細かったのでちょっとゆがんでいます。(笑)

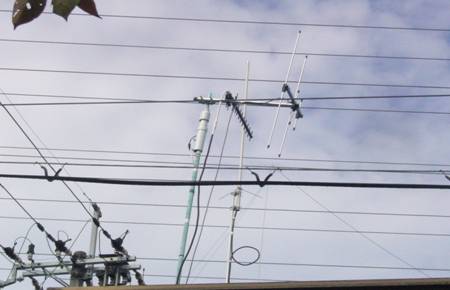

仮に立てました。

アンテナがどちらを向いているのかわかりませんが

外から見ながらリモコンで方向をセットします。

使ってみた感想

簡単な八木アンテナよりＧＰの方が良く聞こえる場合があるんですね。

144MHz

GP 4.5dB YAGI(2エレ) 5.9dB

430MHz

GP 8.3dB YAGI(2エレ) 7.7dB

1295MHz

GP 11.7dB YAGI(12エレ) 14dB

GPだけで良かったかな？？？
