MMRさんから、投稿いただきましたので掲載します。

…………………………………………………………………………………………………

小型のアナライザーが開発されたので早速アンテナの調整してみました

144MHzまで使えるし、屋外でもメモリが見やすいのでＦＢです

某ショッピングセンターの

屋上に止めて想定開始

（小雨が降っているのに屋上とは

家人のクレームにかかわらず）

駐車場で留守番だからということで

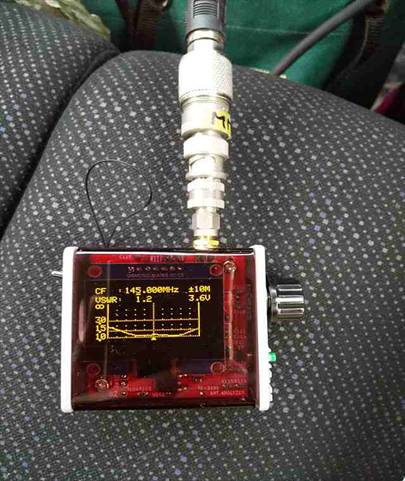

１４４ＭＨｚのモービルアンテナは

このぐらいで良しとしますか。

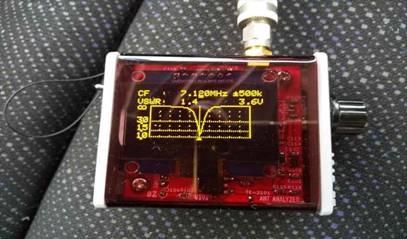

７ＭＨｚのモービル用アンテナ

約1.5mほどの長さを測定

７．１２ＭＨzぐらいが一番

良いようです。

エレメントをすこし伸ばしたほうが

良いかもしれません。

同軸ケーブルの長さの影響が

あるかもしれませんけど

（ベースと車体のアースの

影響もあるかもしれません）

144MHz用アンテナ

ＩＣ－２Ｎ用を測定してみました

（少し暗くしてシャッタースピードを

長くして撮影）

スキャンの終わるタイミングで

シャッターを押すのがむずかしい。。

コネクタの根本に

約５０cmのステンレス棒を

接触させました。

いい感じです。

台所のアルミホイルで

包んでみました。

ラジアルなしですが

いい感じです。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

写真を撮ってないですが上記の７ＭＨz用のホイップの調整しました。

室内で測定するとアース線なしでは　SWR = ∞　になりました。

＊＊＊＊＊同軸の長さは車とは別のものです。＊＊＊＊

アース線を接続しＴＥ２１０１を上記のようにアルミホイルで巻くと

ほぼ７．１２ＭＨｚになりました。

そこでエレメントを１０ｍｍ伸ばすと７．０８ＭＨｚぐらいです。

これぐらいで止めておくのがいいと思いますが、もう少し下げたい。

さらに１３ｍｍ伸ばしました。

すると７．０５ＭＨｚぐらいになりましたのでこれで完了とします。

あとは実際に車に付けてやってみたいですね。
