2021/4/4 | 作成 | |||||||||||||||
|
|||||||||||||||||
| 昨日、MMRさんから、IC-12Nの修理完了の連絡と、その顛末記のレポートを | |||||||||||||||||
| いただき、HPにアップしましたが、我が家にも同じ症状のIC-12Nがあるので | |||||||||||||||||
| 修理に挑みました。 | |||||||||||||||||
|
|
|||||||||||||||||

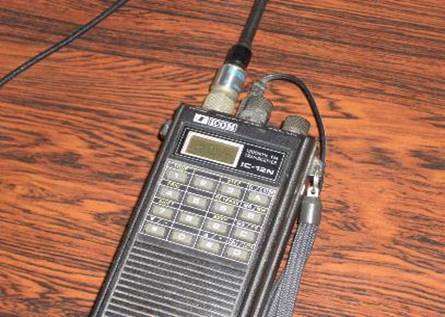

| ごく普通の。。。 | |||||||||||||||||
| どこにでもある。。。 | |||||||||||||||||
| IC-12Nです。Hi | |||||||||||||||||
| どうも、このシリーズ | |||||||||||||||||
| の無線機はスケルチ | |||||||||||||||||
| のボリューム故障が | |||||||||||||||||
| 多いようですね。 | |||||||||||||||||
|
|
|||||||||||||||||

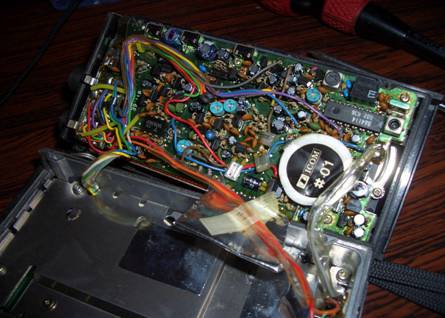

| 開封の儀。。。 | |||||||||||||||||
| 修理の内容は | |||||||||||||||||
| 難しくはないものの | |||||||||||||||||
| ぎっしり詰め込まれ | |||||||||||||||||
| た構造では、難航 | |||||||||||||||||
| します。 | |||||||||||||||||
|
|
|||||||||||||||||

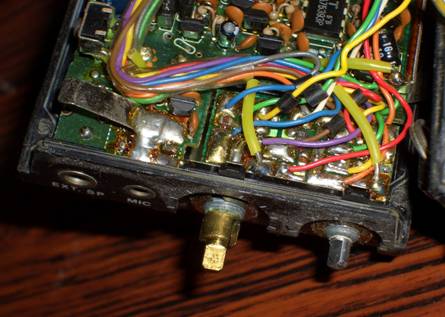

| 以前入手した回路図 | |||||||||||||||||
| によると、10KΩの | |||||||||||||||||
| ２連タイプで、一方が | |||||||||||||||||
| RIT、もう一方がスケ | |||||||||||||||||
| ルチです。 | |||||||||||||||||
| どうやら、ビーズ入り | |||||||||||||||||
| がRITのようです。 | |||||||||||||||||
| すると、筐体上部側 | |||||||||||||||||
| がスケルチです。 | |||||||||||||||||
| 試しに、青、紫間を | |||||||||||||||||
| 短絡させてみると | |||||||||||||||||
| ノイズが止まりました。 | |||||||||||||||||
| ここだ！ | |||||||||||||||||
|
|
|||||||||||||||||

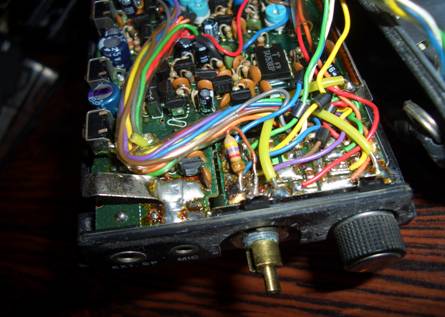

| 部品箱から4.7KΩを | |||||||||||||||||
| 見つけて、取り付け。 | |||||||||||||||||
| これで、スケルチつま | |||||||||||||||||
| みを半分廻した状態 | |||||||||||||||||
| で固定できたはず。 | |||||||||||||||||
| S＝１位の信号で | |||||||||||||||||
| スケルチが開くような | |||||||||||||||||
| ので、よしとしましょう。 | |||||||||||||||||
| 以上、 | |||||||||||||||||
| かなり強引な修理 | |||||||||||||||||
| でした。。。(笑) | |||||||||||||||||
|
|||||||||||||||||
