2021/7/7 作成
横巻き: ホタルの復活にチャレンジ
…………………………………………………………………………………………………
夜中にトイレへ行くときに手探りは不便なのでダメ元で分解しました。
三密を避けるためなかなかホームセンターにいけないので
それまでの間なんとか応急使用します。
１００V回路ですので危険ですから絶対にまねしないでください。
原理的にはスイッチの間にネオン球が入っているだけなので
構造は簡単だろうと思いましたが、なかなか複雑でした。

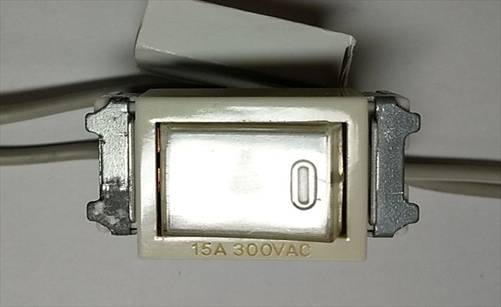

OFFの状態で
スイッチが
光るのですが
光りません。
さわり方で
一瞬点灯したり
しますので
接触不良かな

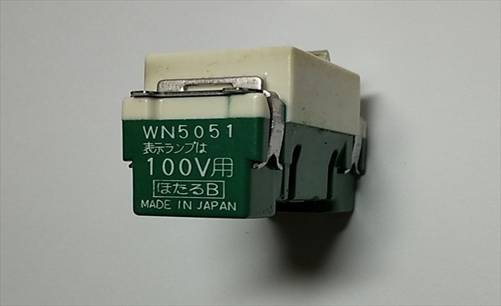

この型番のスイッチを
ホームセンターで
購入予定
B型出ないといけません。

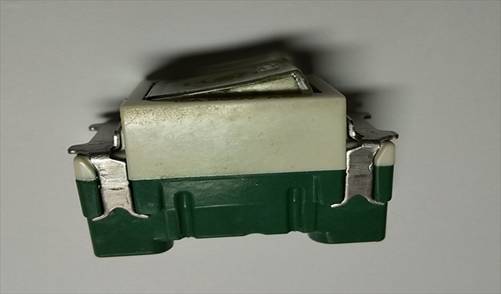

ツメをまげて

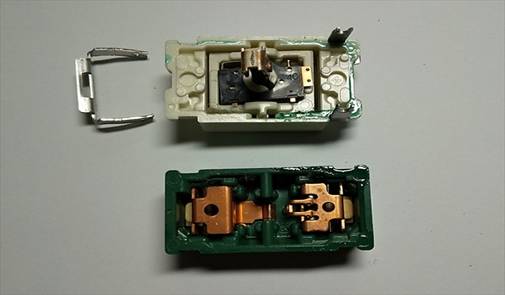

分解開始
水分が入って銅が溶けて
青汁になっています。
「まずい」の青汁ではなく
これは毒ですので
飲んではいけません

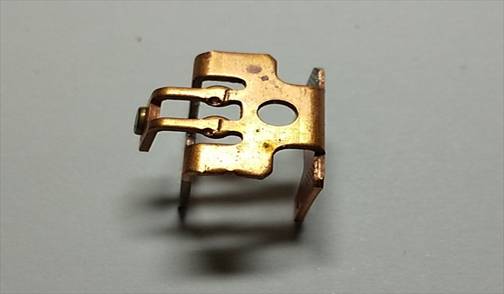

接点の枝のくぼんでいるところの
2か所が接触する部分と思われますが
位置がずれているように
思われます。

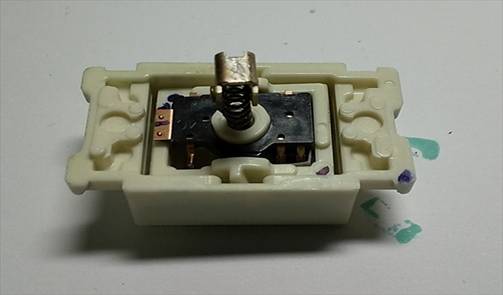

ランプの入っているほうの
可動する接点のところに
スプリングが挟まっています。
そのスプリングで動くのが
スナップアクション機構
というらしいです。
（アーク放電をしないように）
左側の小さな突起2か所が
先のくぼみにはまるようです。

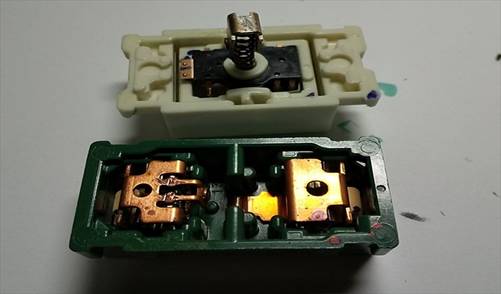

突起のある板と
くぼみのある所を
調整して
組み立てました。
ＯＦＦのときだけ接触
するのではなく
常時接続でも良いと思うのですが

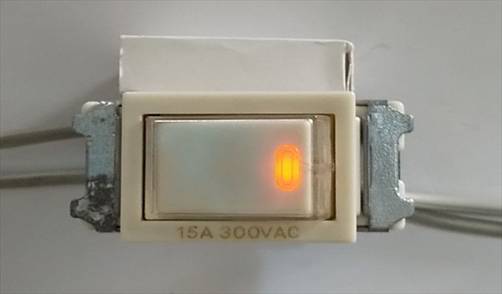

スイッチがOFFの状態で
スイッチがあることを
表示できるようになりました。
スイッチをＯＮにしたら
消えます。
これでしばらく使えます
（ずーっとかも）
ちなみに、ネオン球には抵抗がついていました。
２００Kオームだったか４００ｋオームだったかメモ忘れました、が消費電力の概略計算してみました。
２００ｋオームとして１００Vですので０．５ｍA
電力は０．５ｍＡｘ１００V＝５０ｍW
１年間の連続点灯とすると５０ｍWｘ２４ｈｘ３６５ｄ＝４３８Ｗｈ年
１ｋＷｈ＝２０円とすると
０．４３８ｋＷｘ２０円＝約８．８円
ネオン球は約７０Ｖ以上でないと点灯しないので積分なんか忘れたので
電力は約１／２とすると年間約５円ぐらいになりますね。
たしか年間２円ぐらいと書いてあったような。。。
